Topologias de Sistemas de Armazenamento de Energia com Bateria Industrial & Otimização de LCOS

As redes de energia globais estão passando por uma mudança operacional sem precedentes impulsionada pela penetração intermitente de renováveis e perfis de carga dinâmicos. Integrar gigawatts intermitentes de fotovoltaicos solares e turbinas eólicas exige flexibilidade bidirecional de alta velocidade que a massa rotativa legada não pode fornecer economicamente. Dentro desse contexto operacional, o sistema moderno de armazenamento de energia em bateria surgiu como a classe de ativos definitiva para balanceamento de carga industrial, estabilização de microredes e arbitragem de mercado atacadista.

Implantar instalações de armazenamento de múltiplos megawatts requer equilibrar eletroquímica, termodinâmica, conversão de energia e orquestração digital. Desenvolvedores de plantas e operadores de utilidades devem navegar por complexas compensações entre despesas de capital iniciais, eficiência de ida e volta (RTE) e taxas de degradação das células ao longo de horizontes operacionais de quinze a vinte anos. Compreender a física fundamental e a lógica operacional por trás desses sistemas em múltiplas camadas determina a diferença entre um balanceamento de planta com baixo desempenho e um ativo de geração bancável e de alta disponibilidade.

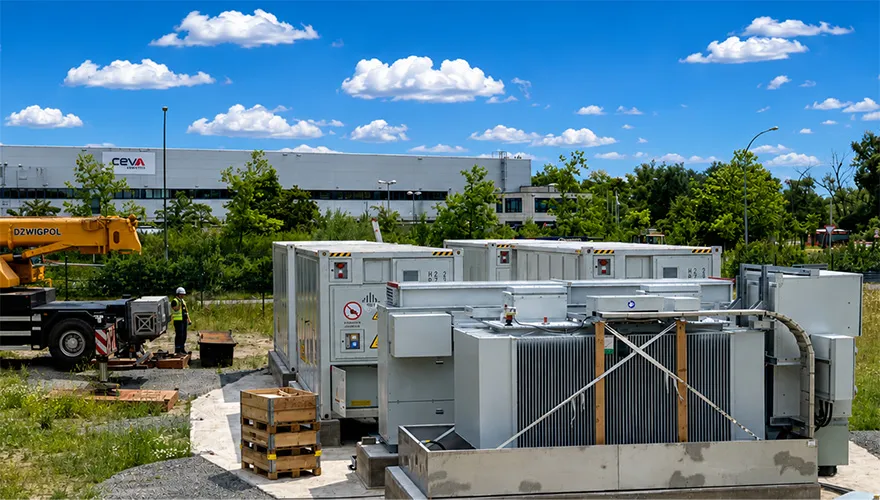

Hardware e Topologias de Controle em Múltiplas Camadas

Cada instalação de armazenamento comercial e em escala de rede depende de uma pilha de hardware integrada de forma rígida, dividida em eletroquímica, conversão de energia e monitoramento hierárquico. O pacote de baterias forma a camada física mais baixa, geralmente aproveitando a química de Fosfato de Ferro de Lítio (LFP) devido à sua estabilidade estrutural, alta vida útil de ciclo e tolerância térmica em relação às químicas de Cobalto de Manganês de Níquel (NMC).

Células individuais são agrupadas em série para elevar a tensão do sistema—agora universalmente em transição para arquiteturas de 1500V DC—minimizando perdas resistivas (I²R) ao longo das corridas de condutores e maximizando as densidades de potência do inversor. Múltiplas strings em série são então conectadas em paralelo dentro de configurações modulares e padronizadas.

• Sistema de Gerenciamento de Baterias (BMS): Opera como um loop de controle de três camadas (escravo/módulo, mestre/estrutura e controlador de nível de sistema) monitorando tensão, corrente e impedância em nível de módulo em tempo real. O BMS equilibra o estado de carga (SOC) entre strings paralelas e comanda os contatores abertos se os limites operacionais se desviarem além das margens críticas.
• Sistema de Conversão de Energia (PCS): Atua como a ponte bidirecional entre o barramento DC de alta tensão e a rede AC de média tensão. Os designs modernos de utilidades adotam inversores centrais de quatro quadrantes ou arquiteturas modulares de PCS em string capazes de injeção de potência ativa e reativa (P-Q) em quatro quadrantes sub-ciclo.
• Sistema de Gerenciamento de Energia (EMS): Interfacia entre controladores lógicos programáveis (PLCs) em nível de campo e operadores de rede ou agregadores de usinas de energia virtual (VPP). O EMS emite pontos de ajuste para despacho ativo, resposta de frequência ou recorte de pico com base em sinais de preços externos e telemetria.

Alcançar harmonia em nível de sistema entre esses subsistemas requer design elétrico sofisticado e profunda integração de hardware e software. Líderes de engenharia como CNTE (Contemporary Nebula Technology Energy Co., Ltd.) focam em fechar a lacuna de integração entre controles em nível de módulo e o PCS em nível de planta, garantindo transmissão de telemetria em nível de milissegundos para proteger a longevidade das células enquanto mantém a conformidade com a rede.

Dinamicas Térmicas e Arquiteturas de Resfriamento Líquido

A estabilidade térmica dita tanto o ciclo de vida quanto o perfil de degradação dos ativos eletroquímicos estacionários. A geração de calor operacional decorre principalmente da impedância interna durante o ciclo de alta taxa C e das perdas resistivas nas barras de interconexão. Em zonas localizadas onde o calor não se dissipa uniformemente, o envelhecimento desigual das células acelera, criando desequilíbrios de capacidade que restringem a energia utilizável de todo o rack.

Sistemas legados resfriados a ar utilizam sopradores de convecção forçada, que apresentam penalidades operacionais distintas: altas cargas parasitas auxiliares e gradientes de temperatura interna substanciais (frequentemente excedendo 5°C a 8°C em um único invólucro). Esses diferenciais de temperatura induzem estresse eletroquímico não uniforme, encurtando a vida operacional e degradando a eficiência geral do ciclo.

Consequentemente, os benchmarks atuais da indústria favorecem placas de resfriamento líquido de circuito fechado integradas diretamente no piso do módulo da bateria. Sistemas líquidos mantêm deltas de temperatura intra-rack mais apertados—tipicamente dentro de 2°C a 3°C—enquanto reduzem drasticamente o consumo parasitário auxiliar. Ao utilizar formulações de glicol-água bombeadas através de placas frias, os laços de resfriamento absorvem calor mais próximo do ponto de geração. Esse perfil térmico uniforme permite que um sistema de armazenamento de energia da bateria sustente despachos agressivos de taxa C sem acionar pontos quentes localizados ou desbotamento prematuro da capacidade.

Otimizando o Custo Nivelado de Armazenamento (LCOS)

A viabilidade dos ativos é determinada pelo Custo Nivelado de Armazenamento (LCOS), uma estrutura analítica que considera o CAPEX inicial, o throughput cumulativo, a potência auxiliar de balanceamento de planta, os perfis de degradação e o valor de salvamento. Minimizar o LCOS requer estender a vida útil funcional enquanto simultaneamente reduz o custo por megawatt-hora entregue.

A mitigação da degradação forma a base analítica da redução do LCOS. A degradação de íons de lítio ocorre por meio de dois mecanismos distintos: envelhecimento por calendário (impulsionado pela temperatura de referência e estado de carga em repouso) e envelhecimento por ciclo (impulsionado pela profundidade de descarga, taxas de carga/descarga e throughput cumulativo de ampere-hora). Operar células constantemente a 100% de estado de carga induz oxidação do eletrólito e crescimento contínuo da camada de interface do eletrólito sólido (SEI), que esgota o inventário ativo de lítio.

• Restrições de Profundidade de Descarga (DOD): Limitar a DOD operacional contínua a um envelope de 80-90% preserva a estrutura da rede hospedeira, estendendo significativamente a vida útil do ciclo em comparação com ciclos de 100% de carga total.
• Governança Dinâmica da Taxa C: Empregar algoritmos preditivos de EMS que modulam as taxas de rampa com base na temperatura instantânea da célula previne a deposição de lítio durante estados de carga de alta voltagem.
• Eficiência Auxiliar: Reduzir o consumo parasitário de gerenciamento térmico eleva diretamente a eficiência de ciclo do sistema, resultando em mais megawatt-horas de descarga monetizáveis por unidade de nomeação instalada.

Integradores de sistemas avançados, incluindo a CNTE (Contemporary Nebula Technology Energy Co., Ltd.), projetam sistemas com modelagem de degradação preemptiva incorporada diretamente no hardware de monitoramento em nível de rack. Ao otimizar tanto os caminhos físicos de dissipação de calor quanto a camada de software preditivo, os operadores podem comprimir as métricas de LCOS de base ao longo de todo o ciclo de vida do projeto de várias décadas.

Vetores de Aplicação Comercial, Industrial e de Utilidade

A flexibilidade dos sistemas eletroquímicos bidirecionais permite propostas de valor empilhadas em diversos ambientes de implantação. Em vez de atender a um único caso de uso funcional, implantações modernas combinam rotineiramente serviços do lado da geração com aprimoramento da qualidade da energia local.

Redução de Demanda de Pico e Arbitragem de TOU

Grandes fábricas, centros de dados e instalações de processamento pesado enfrentam cobranças exorbitantes de demanda de pico com base em picos de curto intervalo no consumo de energia ativa. Implantar um sistema de armazenamento de energia com bateria atrás do medidor de utilidade permite que grandes consumidores de energia se auto-reduzam durante os intervalos de pico, descarregando o conjunto de baterias para suprir as cargas do local internamente. Em territórios regidos por tarifas complexas de Tempo de Uso (TOU), a instalação carrega o ativo durante horas de pico de baixo custo ou de preços negativos e descarrega durante blocos tarifários de pico, gerando economias diretas em despesas operacionais.

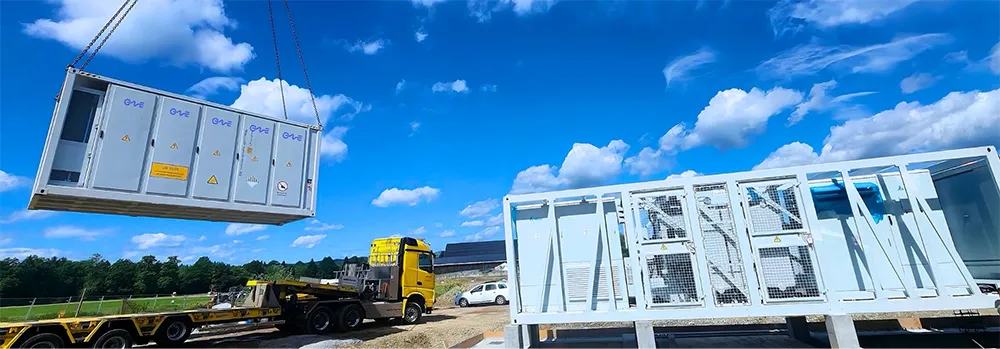

Serviços Auxiliares de Formação de Rede e Frequência

À medida que os turbogeradores síncronos convencionais são desativados, as redes elétricas de grande porte perdem inércia física natural. Sistemas modernos em escala de utilidade agora são implantados com inversores formadores de rede (GFM) operando em algoritmos de máquina síncrona virtual (VSM). Ao contrário dos inversores que seguem a rede e que rastreiam vetores de tensão externos, o armazenamento formador de rede sintetiza uma fonte de tensão estável, reagindo instantaneamente a oscilações de frequência por meio de inércia sintética e resposta rápida à frequência (FFR). Esses despachos de sub-segundo estabilizam a frequência da rede durante quedas inesperadas de geração, comandando preços premium dentro dos mercados de capacidade e serviços auxiliares.

Estabilização de Microrede e Reinício Resiliente

Em redes industriais isoladas ou em ilhas, o armazenamento eletroquímico serve como a espinha dorsal da rede. Combinado com energia solar, hidrelétrica ou motores de combustão interna no local, o sistema de armazenamento estabiliza flutuações de tensão transitórias causadas por partidas de motores pesados ou cobertura repentina de nuvens. Equipado com capacidades de reinício, o sistema fornece a tensão de excitação inicial necessária para reenergizar transformadores locais de equilíbrio da planta, eliminando a dependência exclusiva de conjuntos de geradores a diesel durante eventos de céu negro.

Padrões de Interconexão e Estruturas Regulatórias

Projetar um ativo de energia estacionário requer estrita conformidade com rigorosos padrões de engenharia internacionais e protocolos de interconexão de utilidades. Atender aos benchmarks de conformidade garante que o equipamento suporte anomalias elétricas severas sem propagar falhas em nível de campo.

• UL 9540 e UL 9540A: O benchmark fundamental para segurança de armazenamento. A UL 9540 avalia a integração estrutural, elétrica e operacional do sistema completo, enquanto a metodologia de teste de incêndio de fuga térmica da UL 9540A fornece dados quantitativos sobre características de propagação térmica nos níveis de célula, módulo e unidade.
• NFPA 855: Ditam o layout físico, distâncias de separação, ventilação de deflagração e sistemas de supressão de incêndio necessários para mitigar eventos catastróficos dentro de salas de bateria e recintos externos.
• IEEE 1547-2018: Regula a interconexão de recursos de energia distribuída (DER), exigindo envelopes operacionais rigorosos para passagem de baixa/alta tensão (L/HVRT), passagem de baixa/alta frequência (L/HFRT) e detecção intencional de ilhamento.

Executar instalações em conformidade exige que os desenvolvedores especifiquem recintos pré-certificados e integrados de fábrica. Utilizar sistemas modulares pré-projetados reduz a mão de obra em campo, simplifica a permissão estrutural e garante que as aprovações de interconexão de média tensão avancem através da comissionamento do equilíbrio do sistema sem atrito regulatório.

Perguntas Frequentes

Qual é a eficiência típica de ida e volta operacional de um sistema de armazenamento de energia em bateria industrial?

A eficiência de ida e volta AC-para-AC (RTE) para sistemas modernos de fosfato de ferro-lítio resfriados a líquido geralmente varia entre 85% e 88%. Essa métrica leva em conta todas as perdas de conversão do balanceamento da planta, incluindo resistência interna da célula, perdas de comutação do inversor bidirecional, transformadores de isolamento e a potência parasitária consumida por chillers de gerenciamento térmico e eletrônica de controle.

Como o resfriamento líquido supera o resfriamento a ar ao longo de ciclos de vida prolongados?

O resfriamento líquido fornece um coeficiente de transferência de calor significativamente maior do que o ar, mantendo as variações de temperatura entre células dentro de 2°C a 3°C, em comparação com 5°C a 8°C em sistemas de ar forçado. A uniformidade de temperatura mais apertada elimina estresse térmico localizado, previne o acúmulo desigual de resistência interna ao longo do pacote, preserva a capacidade do sistema e reduz o uso de energia auxiliar.

Qual é a diferença funcional entre inversores de armazenamento que seguem a rede e que formam a rede?

Inversores que seguem a rede requerem um sinal de tensão e frequência externo existente da rede elétrica para sincronizar e injetar corrente. Inversores que formam a rede atuam como verdadeiras fontes de tensão independentes, estabelecendo seus próprios quadros de referência de tensão e frequência. Unidades que formam a rede fornecem inércia sintética e capacidades de partida a frio, permitindo que microredes operem de forma estável sem fontes de geração síncronas.

Como as classificações de taxa C impactam o dimensionamento do sistema de armazenamento e a vida operacional?

A taxa C mede a taxa na qual uma bateria se descarrega em relação à sua capacidade máxima. Uma taxa de 1C descarrega toda a capacidade em uma hora, enquanto uma taxa de 0,5C a descarrega ao longo de duas horas. Taxas C mais altas induzem maior aquecimento resistivo interno e tensão mecânica nos eletrodos da célula, o que pode acelerar a perda de capacidade se o sistema não tiver gerenciamento térmico otimizado e controle de corrente algorítmico.

Quais são os fatores críticos ao calcular o Custo Nivelado de Armazenamento?

Os principais insumos incluem despesa de capital total (células, PCS, engenharia civil, balanceamento da planta), despesas operacionais (manutenção programada, eletricidade auxiliar, aumento), vida cíclica antes de atingir os limites de fim de vida (geralmente 70% a 80% de capacidade restante), profundidade operacional de descarga e eficiência geral de ida e volta.
