Soluções PCS BESS de Alto Desempenho: Um Guia Técnico para Armazenamento em Utilidades e C&I

A transição para redes elétricas descarbonizadas depende fortemente da sinergia técnica entre armazenamento eletroquímico e eletrônica de potência avançada. No cerne dessa infraestrutura está o sistema de conversão de energia bidirecional emparelhado com células eletroquímicas. Projetar um sistema de armazenamento de energia em escala de utilidade ou comercial e industrial (C&I) pcs bess requer uma compreensão profunda da física eletromagnética, capacidades de semicondutores, estabilidade termodinâmica e códigos de rede em evolução.

Os componentes de armazenamento de energia não servem mais apenas como reservatórios de backup passivos. As implantações modernas do lado da geração e em nível de transmissão exigem que os subsistemas de conversão de energia atuem como estabilizadores de rede de resposta rápida, capazes de operações em quatro quadrantes, injeção de inércia sintética e limpeza de falhas em nível de microssegundo. As escolhas de design feitas na fase de eletrônica de potência determinam diretamente a eficiência de ciclo reverso (RTE), a longevidade operacional e a viabilidade econômica ao longo de décadas de ciclos contínuos.

A Ponte Bidirecional: Mecânica Fundamental do PCS BESS

Um sistema de conversão de energia funciona como a interface neurológica e eletrodinâmica entre a química da bateria de corrente contínua (DC) e as redes de distribuição de alta tensão de corrente alternada (AC). Dentro de um pcs bess, a fase de conversão governa os caminhos de eletricidade bidirecionais: convertendo a eletricidade da rede AC em DC regulado durante o carregamento e convertendo o potencial químico DC de volta para energia AC sincronizada e livre de harmônicos durante a descarga.

Esse processo exige processadores de sinal digital (DSPs) e matrizes de portas programáveis em campo (FPGAs) precisos, executando rotinas de modulação por largura de pulso (PWM) ou modulação por largura de pulso de vetor de espaço (SVPWM). O principal objetivo da engenharia é minimizar a distorção harmônica total (THD) abaixo de 3% enquanto mantém as perdas de comutação negligenciáveis. As perdas de energia dentro da fase de conversão aparecem diretamente como calor operacional, degradando o desempenho do sistema e aumentando as cargas de resfriamento auxiliar em grandes arranjos de baterias.

Os layouts de sistema modernos incorporam semicondutores de larga banda (WBG), particularmente MOSFETs de Carbeto de Silício (SiC) ao lado de Transistores Bipolares de Porta Isolada (IGBTs) tradicionais. Os componentes SiC operam em frequências de comutação elevadas com menores perdas de condução, permitindo uma pegada menor para componentes magnéticos como indutores e transformadores de isolamento. Frequências operacionais mais altas se traduzem diretamente em designs de invólucro compactos, maiores densidades de potência e tempos de resposta mais rápidos a picos anômalos do sistema.

Evolução Topológica: Arquiteturas Centralizadas, em String e Modulares

Determinar a topologia física e elétrica de uma instalação de armazenamento de energia define seu cronograma de manutenção contínua, disponibilidade sistêmica e alocação de capital.

• Topologias Centralizadas: Historicamente dominantes em ativos em escala de utilidade, conversores centralizados direcionam linhas massivas de coleta DC de numerosos racks de bateria para uma única fase de inversor multi-megawatt (tipicamente de 1 MW a 4 MW). Embora ofereçam um menor gasto de capital inicial por megawatt, a conversão centralizada cria vulnerabilidade a interrupções operacionais de ponto único. Se o conversor primário falhar, todo o cluster de baterias associado se desconecta da distribuição. Além disso, a incompatibilidade entre racks dentro de grandes configurações DC produz correntes circulantes parasitas, acelerando a degradação das células em módulos mais fracos.

• Arquiteturas de String: Emprestando paradigmas de design de configurações fotovoltaicas de utilidade, a conversão de string atribui inversores discretos de menor capacidade (tipicamente de 100 kW a 250 kW) a racks de bateria individuais ou grupos de séries menores. Sistemas de string eliminam a interação DC de rack para rack, reduzindo drasticamente as perdas por desajuste. Quando uma única unidade de conversão requer manutenção, o restante da planta continua com a distribuição comercial total.

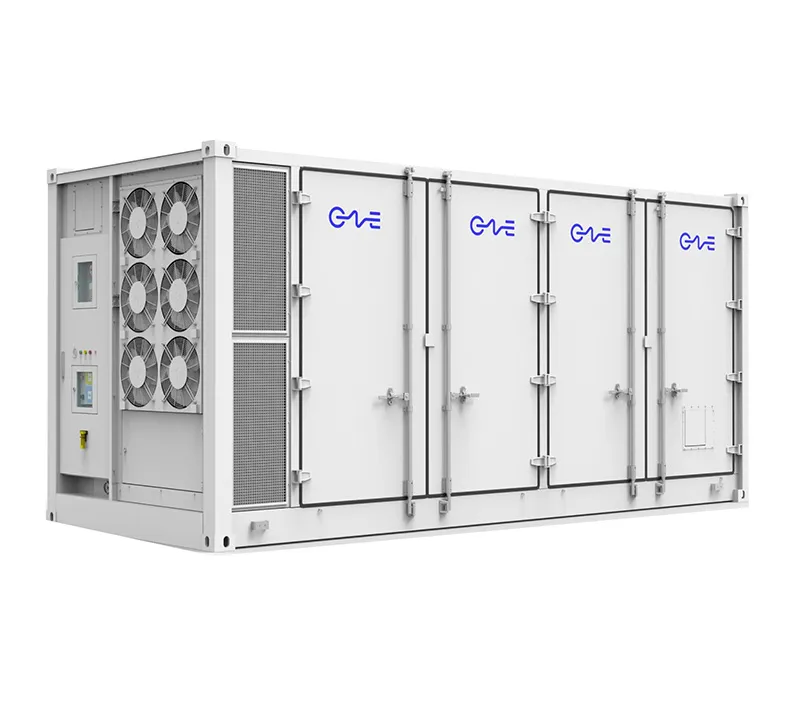

• Subsistemas Distribuídos Modulares: Plataformas avançadas, como aquelas refinadas pela CNTE (Contemporary Nebula Technology Energy Co., Ltd.), conectam as vantagens do controle operacional centralizado e da manutenção de string distribuída. Ao utilizar bandejas de conversão modulares paralelas dentro de invólucros centralizados, os desenvolvedores preservam interconexões de rede de múltiplos megawatts enquanto mantêm a granularidade para contornar estágios de conversão individuais com falha sem desligar a instalação.

Tensões operacionais apresentam outra divisão decisiva. O mercado internacional transitou amplamente de trilhos de barramento DC de 1000V legados para topologias de 1500V DC. Aumentar a tensão operacional sistêmica reduz as perdas resistivas de cabos I²R em todo o campo DC, corta os requisitos de seção transversal do condutor e melhora a eficiência de conversão em aproximadamente 1,5% a 2%. A engenharia de sistemas a 1500V requer coordenação rigorosa de isolamento, engenharia rigorosa de folga de ar e protocolos sofisticados de mitigação de arco elétrico.

Mecânica de Interconexão de Rede: Controle Seguindo a Rede vs. Controle Formando a Rede

Sistemas de conversão de energia gerenciam a fronteira onde a inércia mecânica da rede encontra controles elétricos de estado sólido. Em configurações legadas, os conversores operam quase universalmente em modo seguindo a rede (GFL). Uma configuração GFL depende de um Loop de Fase Travada (PLL) para medir a frequência fundamental e o vetor de tensão da linha de transmissão externa, injetando posteriormente corrente sincronizada ao ângulo de referência medido.

À medida que as usinas térmicas síncronas se aposentam, a razão de curto-circuito (SCR) das redes regionais diminui, resultando em cenários de rede fraca onde algoritmos PLL convencionais perdem o bloqueio e se desestabilizam. Para abordar a fragilidade estrutural da rede, os principais órgãos de engenharia agora exigem capacidades de formação de rede (GFM) dentro de interconexões renováveis de alta penetração. Um pcs bess com capacidade GFM não funciona como um seguidor, mas como uma fonte de tensão regulada independente atrás de uma impedância interna.

Conversores formadores de rede empregam algoritmos de Gerador Síncrono Virtual (VSG) ou algoritmos de controle de queda. Essas rotinas simulam a inércia rotacional física de turbinas pesadas diretamente dentro dos loops de controle digital do inversor de estado sólido. Quando contingências de nível de transmissão reduzem a frequência do sistema, um sistema GFM libera automaticamente a energia eletroquímica armazenada no intervalo de sub-milisegundos, contrariando a taxa de desvio de frequência (RoCoF) sem esperar por instruções de supervisão do SCADA.

Além da inércia sintética, as capacidades GFM fornecem funcionalidade de partida a frio. No caso de uma queda total regional, o inversor pode energizar cargas auxiliares da estação, estabelecer tensões de referência e coordenar a reenergização sequencial de linhas de transmissão a jusante e bancos de transformadores sem um sinal de rede externo.

Estratégias de Dissipação Térmica e Confiabilidade de Componentes

A vida útil de um conversor está inextricavelmente ligada ao comportamento termodinâmico de seus interruptores de potência e elementos magnéticos passivos. Módulos de potência passam por ciclos térmicos contínuos: aquecimento rápido durante transições de despacho seguido de resfriamento durante estados ociosos de baixa utilização. Esse ciclo impõe tensões de cisalhamento nas juntas de solda de substrato de cobre e nas ligações de fio de silício, servindo como um dos principais motores de falhas operacionais.

Topologias de resfriamento a ar dominaram os campos de utilidade por décadas, puxando ar ambiente através de persianas, filtros de partículas e dissipadores de calor. O ar ambiente, no entanto, carece de capacidade térmica suficiente em ambientes de alta temperatura ambiente, como desertos ou zonas costeiras industrializadas. O acúmulo de partículas, spray de sal, e perfis de velocidade do ar não uniformes nos dissipadores de calor de IGBT criam pontos quentes localizados, levando os conversores a reduzir a saída de potência ativa precisamente quando os preços da rede atingem o pico.

O resfriamento líquido surgiu como a solução de engenharia definitiva para ambientes de alta densidade. Placas resfriadas a líquido montadas diretamente sob os semicondutores de potência removem energia térmica com coeficientes de transferência de calor significativamente maiores do que o ar forçado. Manter as temperaturas de junção do IGBT dentro de bandas estreitas e estabilizadas atenua o estresse mecânico térmico, suprime o envelhecimento do silício e possibilita verdadeiros invólucros selados classificados como IP65 ou IP66 que protegem placas de driver sensíveis da umidade atmosférica e da entrada de poeira.

Arquiteturas líderes da indústria implantadas pela CNTE (Contemporary Nebula Technology Energy Co., Ltd.) demonstram que a combinação de blocos de bateria resfriados a líquido com eletrônicos de potência resfriados a líquido acoplados de perto harmoniza significativamente os requisitos de energia auxiliar. Ao aproveitar laços de resfriamento compartilhados ou otimizados, o consumo parasitário do balanço auxiliar da planta (BOP) diminui, resultando em um aumento líquido na eficiência de ida e volta da instalação a longo prazo.

Dinâmicas de Integração: Arquiteturas de Sistema Acopladas em DC vs. Acopladas em AC

Projetar uma instalação em escala de utilidade ou microrede requer escolher onde a geração renovável e o armazenamento de energia convergem eletricamente. A avaliação entre acoplamento de corrente contínua (DC) e acoplamento de corrente alternada (AC) determina métricas de desempenho, perdas de ida e volta e viabilidade de instalação em áreas já desenvolvidas.

Em configurações acopladas em DC, tanto as fontes renováveis (como strings fotovoltaicas solares) quanto o arranjo eletroquímico compartilham um barramento interno de DC unificado, conectando-se à linha de utilidade através de um conversor bidirecional compartilhado. A potência encaminhada dos painéis solares carrega diretamente a bateria sem conversões intermediárias, evitando perdas consecutivas de inversores DC-AC e AC-DC. Essa topologia reduz a área ocupada por transformadores de alta tensão e simplifica aplicações de interconexão de utilidade ao consolidar a saída em um único ponto de injeção conectado à rede.

Sistemas acoplados em AC, por outro lado, isolam a geração solar e o armazenamento de baterias em conversores separados que se conectam a uma linha coletora de AC comum. Enquanto a adição de unidades de conversores, o acoplamento em AC apresenta uma flexibilidade de engenharia excepcional, especialmente para retrofits de ativos renováveis existentes em áreas já desenvolvidas. Um pcs bess acoplado em AC pode ser inserido em uma subestação operacional sem redesenhar combinadores de strings solares existentes ou interferir com garantias de inversores solares estabelecidas. Cada subsistema opera com firmware totalmente desacoplado, simplificando a comissionamento, rotinas de diagnóstico e substituições de componentes de múltiplos fornecedores.

Otimização de Receita via Operações de Conversão Multi-Quadrante

A justificativa econômica para um ativo de armazenamento de energia repousa sobre a agilidade de sua eletrônica de potência. Sistemas de conversão de potência devem ser projetados para fornecer perfis de potência ativa e reativa complexos e multi-quadrante (plano P-Q) de forma dinâmica.

A operação de quatro quadrantes permite que o conversor importe ou exporte potência ativa enquanto simultaneamente gera ou absorve potência reativa (capacitiva ou indutiva). Durante as horas do meio-dia, a alta penetração solar pode empurrar as tensões da linha além dos limites estatutários. Um conversor moderno pode absorver potência reativa indutiva (+Q) para suprimir condições de sobretensão nas linhas regionais, enquanto concomitantemente carrega seus módulos de bateria DC (-P) a partir do excesso de geração solar.

Sistemas avançados de controle de conversores facilitam a acumulação de receita via comutação operacional automatizada em sub-segundos:

• Regulação de Frequência (FCR/aFRR): Rastreamento dinâmico imediato das variações de frequência do sistema, operando sob prazos de resposta apertados (< 1 segundo) para fornecer estabilização imediata da frequência.

• Fortalecimento de Capacidade e Redução de Picos: Nivelando taxas de aumento renováveis imprevisíveis para fornecer blocos de energia planos e despacháveis que atendem compromissos rígidos de mercado com um dia de antecedência.

• Mitigação Harmônica e Filtragem Ativa: Detectando cargas harmônicas não lineares localizadas causadas por maquinário industrial pesado e injetando correntes harmônicas em anti-fase para purificar a qualidade da energia da rede.

• Arbitragem e Despacho Dinâmico: Armazenando energia de atacado de baixo valor fora do pico e despachando-a durante períodos de preços escassos, governados por interfaces de negociação de energia algorítmica em tempo real.

Perguntas Frequentes (FAQ)

Qual é a diferença fundamental de engenharia entre um inversor solar padrão e um PCS em um sistema de armazenamento de energia?

Um inversor solar convencional opera estritamente em um modo unidirecional, convertendo potência DC colhida de módulos fotovoltaicos em potência AC sincronizada da rede. Um conversor dentro de uma configuração de armazenamento de energia é estritamente bidirecional, projetado para inverter DC em AC durante a descarga e retificar AC em DC durante o carregamento. O hardware de conversão de armazenamento de energia incorpora estágios IGBT/SiC bidirecionais, circuitos de gerenciamento térmico simétricos e controles de sincronização bidirecionais capazes de gerenciar variações de tensão de bateria erráticas em diferentes estados de carga (SoC).

Como uma arquitetura de sistema de 1500V reduz o Custo Total de Propriedade (TCO) comparado a uma arquitetura de 1000V?

Operar uma instalação de armazenamento de energia a 1500V DC aumenta a capacidade de condução de corrente para uma determinada seção transversal do condutor. Uma tensão mais alta permite strings de bateria mais longas, menos conexões paralelas e uma redução no total de caixas combinadoras e cabeamento de balanceamento de planta DC. Correntes operacionais mais baixas se traduzem em perdas resistivas reduzidas em todo o sistema, levando a vantagens sustentadas de eficiência de ida e volta ao longo da vida útil do equipamento.

Por que o controle de Gerador Sincronizado Virtual (VSG) é crítico para interconexões de rede modernas?

O controle VSG permite que um conversor emule o comportamento eletromagnético de massa rotativa síncrona sem exigir turbinas mecânicas físicas. À medida que a geração renovável substitui a infraestrutura de carvão e gás, a inércia geral da rede declina, tornando as linhas de transmissão suscetíveis a flutuações rápidas de frequência durante quedas inesperadas de geração. Algoritmos de controle VSG calculam variações de frequência em tempo real e ajustam instantaneamente a saída do conversor via equações matemáticas de oscilação, prevenindo a descarga catastrófica de carga por subfrequência.

Quais desafios surgem ao operar conversores centralizados em altas altitudes ou em ambientes desérticos?

Climas extremos degradam o desempenho do conversor através da saturação térmica ambiente e rarefação do ar. Altas altitudes reduzem a resistência à ruptura die elétrica do ar, necessitando de distâncias de folga e creepage mais largas para evitar flashovers elétricos. O ar mais rarefeito também possui uma capacidade térmica volumétrica menor, reduzindo significativamente a eficiência de resfriamento por convecção forçada e forçando os conversores a reduzir a potência máxima de saída. A implantação de topologias de conversão refrigeradas a líquido mitiga a redução térmica em altitudes elevadas, confiando em caminhos líquidos fechados em vez de fluxo de ar ambiente fino.

Quais parâmetros definem o tempo de resposta de um conversor durante um evento de falha da rede elétrica?

O tempo total de resposta consiste em atraso de detecção, duração do ciclo de processamento e tempo de subida de corrente. Processadores de sinal digital de alto desempenho operando em taxas de amostragem elevadas detectam anomalias de tensão ou frequência em frações de milissegundo. A subsequente ativação de transistores de comutação e injeção de corrente através de estágios de filtro de saída completa a resposta em 10 a 20 milissegundos, satisfazendo os mais rigorosos mandatos regulatórios internacionais de ride-through (LVRT) de baixa tensão e estabilização de frequência.

Especificações do Sistema Industrial e Colaboração em Engenharia

Adquirir ativos de conversão de energia confiáveis requer equilibrar restrições de capital com critérios operacionais rigorosos de tempo de atividade. Cada ponto de transmissão, microgrid comercial e projeto fora da rede apresenta dinâmicas de curto-circuito distintas, estressores ambientais e objetivos de receita. Soluções turnkey desenvolvidas pela CNTE (Contemporary Nebula Technology Energy Co., Ltd.) ilustram como a engenharia alinhada verticalmente—desde a integração de células até arquiteturas de conversão em estado sólido—produz perfis operacionais robustos em condições de implantação complexas.

Desenvolvedores de projetos, contratantes de engenharia (EPCs) e operadores de ativos industriais que necessitam de análises de engenharia abrangentes, diagramas de linha única específicos para aplicações ou dimensionamento de conversão de energia personalizado podem iniciar uma consulta técnica direta com nossa equipe de engenharia de aplicações. Envie suas especificações de projeto e parâmetros de interconexão para agendar uma revisão arquitetônica com nossos especialistas em eletrônica de potência.
