CATL LiFePO4电池单元：规格、CTP设计与ESS集成

全球向韧性脱碳模型的过渡使得静态能源存储成为现代电网的操作基线。在这一范式中，磷酸铁锂化学已成为静态电池安装的决定性基准，取代了在公用事业规模和工业部署中使用的镍钴锰配方。优先考虑平准化存储成本、热稳定性和延长操作寿命的工程团队始终将catl lifepo4电池单元评估为多兆瓦时架构的基础构件。了解这些电池的物理结构、电化学细微差别和系统级行为使项目开发者能够在数十年的持续调度中优化资产收益。

磷酸铁锂化学的电化学结构

磷酸铁锂（LiFePO4）的固有性能特征直接源于其橄榄石晶体结构。磷氧共价键形成四面体单元，与铁氧八面体层交联，建立了一个刚性三维框架。在锂离子的连续插层和脱插层过程中，该结构表现出微不足道的体积变化，使物理晶格应变保持在标准操作窗口的两百分之一以下。

热稳定性由这种晶体几何形状决定。与在高温操作条件下释放游离氧的层状氧化物化学不同，橄榄石晶格中的氧原子紧密结合在磷酸聚阴离子组内。这种结构完整性防止了在严重机械变形、过充或内部短路条件下的放热自加热级联。现代工程在catl lifepo4电池单元中利用纳米级颗粒工程结合先进的导电碳涂层，以克服原始磷酸材料历史上较低的固有电子和离子导电性，获得高倍率能力而不牺牲体积能量密度。

电极化学与固体电解质界面工程

电池的寿命主要由在石墨阳极上形成的固体电解质界面（SEI）层的稳定性决定，该层在初始工厂形成循环过程中形成。现代安普瑞克斯科技有限公司开发的先进制造工艺利用含有环状碳酸盐和功能性膜形成添加剂（如乙烯碳酸酯和氟乙烯碳酸酯）的定制电解质配方。这些成分在电化学上分解，形成一个柔性、致密且富含无机物的钝化层。

机械强度良好的SEI层具有两个不可妥协的功能：

• 它允许锂离子快速脱溶和运输到石墨基体的间隙平面。

• 它通过将非水电解质溶剂与完全锂化阳极的高还原电位隔离，防止非水电解质溶剂的持续寄生消耗。

通过减缓可循环锂的持续消耗，电池在数千次深度饱和事件中保持更高的容量保持曲线。合成石墨混合物与人工SEI稳定化技术相结合，进一步减轻了在动态电网频率调节事件中由各向异性晶格膨胀引起的微裂纹。

棱柱形机械设计与形态演变

大尺寸棱柱形硬壳外壳定义了工业能源存储的格局。从传统的50Ah和100Ah模块到当前的280Ah以及下一代314Ah架构的进展，反映了一种有意的策略，旨在减少设备平衡的复杂性，同时提升体积能量密度。与袋式或小型圆柱形设计相比，棱柱形单元提供了更优越的结构完整性、简单的母线连接和可预测的热耗散路径。

机械外壳采用深拉铝合金容器，平衡扭转刚度与最小的自重惩罚。激光焊接的顶盖包含密封的端子柱，旨在承受由高电流开关瞬态引起的重复电动动态力。每个盖子中集成了一个精确划分的双向压力释放通风口，设计用于在严格的毫巴阈值内动作，释放积累的分解气体，远在内部液压压力损害外壳密封之前。

热路径与电池到包的集成

从传统的模块化包装结构转向电池到包（CTP）集成，去除了中间塑料、结构框架和辅助子线束。系统集成商利用电池的结构外壳作为外壳底盘内的承载元素，使体积空间利用率超过70%。消除子模块最小化了直流母线上的累积接口电阻点，使系统级往返效率（RTE）指标在直流容器端口边界上超过90%。

热管理依赖于大表面棱柱形几何形状。铝壳的宽侧面作为双面挤压液冷板的主要接触区域。与温度调节的乙二醇-水混合物的直接接触，使得在连续的0.5C到1C放电曲线中，电池间的热梯度保持在三摄氏度以下。抑制热变差防止局部差异退化率，确保串联连接的单个电池在其多年寿命中均匀老化。

性能特征：循环寿命、C率和退化机制

固定存储应用对电化学电池施加了独特的应力特征，在长时间浮动条件、突然的短时频率稳定脉冲和持续数小时的日常峰值转移循环之间交替。指定catl lifepo4电池单元为系统开发者提供了可预测的退化轨迹，其特征是可预测的线性老化阶段，随后是非线性结构崩溃的发生。

在控制条件下（25摄氏度、名义0.5C循环率和80%的放电深度（DoD）），当前一代电池在达到70%初始容量的标准寿命终止阈值之前，能够提供8000到12000个等效的完整循环。退化主要通过两种不同的物理路径发生：

• 日历老化：由于电解液与活性电极之间的持续低水平热力学化学反应引起的时间依赖性容量衰减，受到高充电状态（SoC）和高环境温度的持续操作的严重加速。

• 循环老化：活性阴极颗粒的应力诱导微裂纹、通过缓慢的SEI生长导致的锂库存损失，以及复合电极基体内导电碳网络的机械破坏。

操作优化依赖于避免有利于金属锂沉积的条件。在低温下充电或在阳极电位低于零伏特（相对于Li/Li+）时驱动高电流脉冲，会迫使锂离子在石墨表面沉积，而不是干净地插层。沉积的锂可能与液体电解质发生破坏性反应，消耗活性材料并永久增加电池内部阻抗。精确设计的热调节回路结合动态BMS电流限制图可以减轻这些降解触发因素。

集成动态：电池管理和系统平衡

系统集成商在部署LiFePO4电池时面临独特的挑战，特别是在实时状态充电（State-of-Charge）确定方面。这种化学物质的开路电压（OCV）特性在20%到85%的状态充电区域内表现出异常平坦的平台。在这个工作范围内，电压变化仅几毫伏可能对应于存储能量的显著变化，使得简单的电压查找表在准确的容量跟踪中无效。

解决这一操作障碍需要复杂的电池管理系统，执行自适应卡尔曼滤波算法，并结合连续安培小时库仑计数。现代系统设计者如CNTE（现代星云科技能源有限公司）通过部署专门设计的BMS架构来应对这些集成需求，这些架构结合了高精度电流传感器和低噪声模拟前端。这些平台持续更新动态内部电阻模型，以消除在长时间部分状态充电循环中的漂移。

主动和被动电池平衡拓扑构成了另一个关键的操作层。由于生产公差，成千上万的电池在组装成多兆瓦时串联时，容量、自放电率和内部电阻存在微小差异。如果不加以管理，串联的可用容量在放电时将受到最弱电池的限制，而在充电时将受到最高阻抗电池的限制。被动平衡在充电顶部阶段通过电阻网络分流多余的能量，而先进的主动平衡则在个别电池之间以感应或电容方式重新分配能量，保持长串电池的净可用容量而无需产生不必要的热量。

商业和工业公用事业应用

重型锂铁磷酸盐电池的多功能性使其能够在截然不同的操作场景中部署，每个场景都受到不同的经济和技术优先事项的影响。

前端电表（FTM）电网规模能源系统

公用事业安装需要大规模的能量块，能够提供辅助服务，包括合成惯性、初级频率响应和四小时持续时间的能源套利。项目经济学要求在预计的20年操作周期内实现超高可用性和低降解。利用catl lifepo4电池单元，资产管理者可以每天安排两个完整的连续循环，容量损失惩罚最小，确保与开放循环燃气轮机峰值电厂相比具有竞争力的平准化储存指标。

表后（BTM）工业韧性与削峰

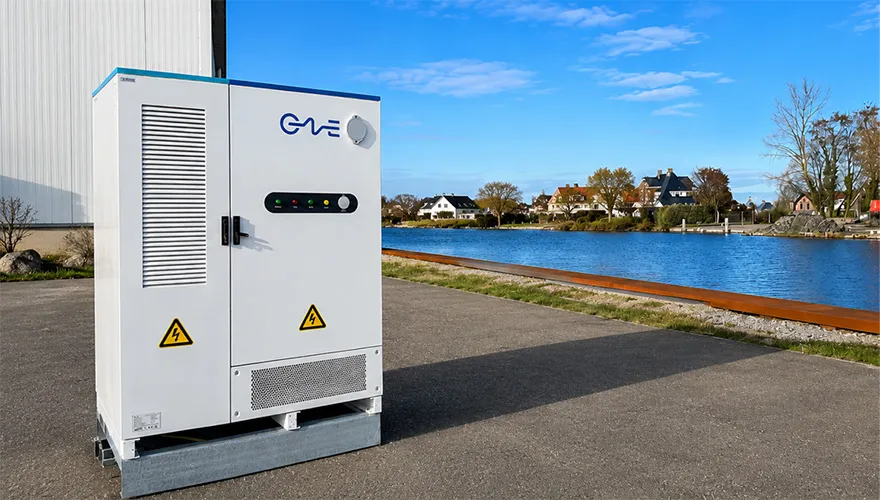

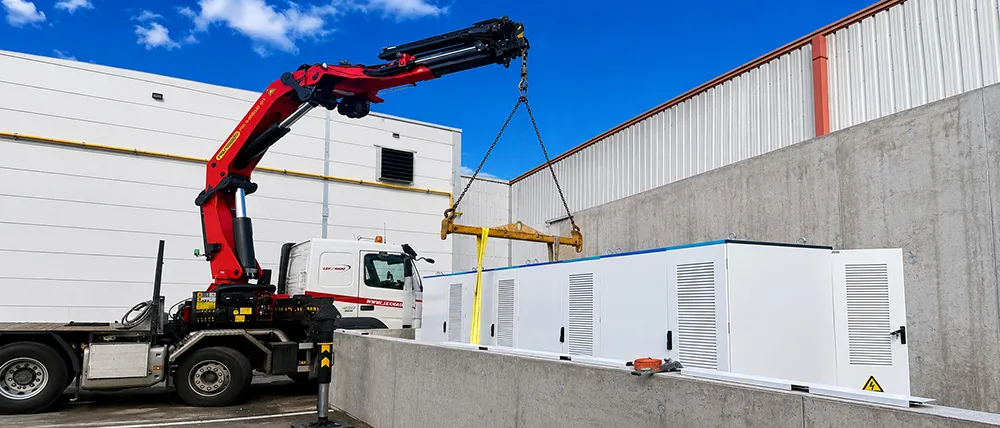

高能耗商业运营，如自动化制造中心、冷藏设施和微电子制造厂，面临与电网高峰利用相关的巨额需求费用。安装集成储能解决方案使设施能够削减高峰消费曲线，并确保在局部电网电压下降期间的连续性。以工程驱动的制造商如CNTE（当代星云科技能源有限公司）配置高密度集装箱系统，将电池电化学直接与智能工厂管理平台对接，通过需求侧参与市场自动化收入生成。

与间歇性可再生资产的混合

将储能系统与集中光伏电场或公用事业风能发电资产共址，有助于稳定电力供给特性，减轻传输削减指令，并满足严格的电网互联规范。LiFePO4化学在动态缓冲方面表现出色，能够吸收由于云层变化或不稳定风速导致的陡峭生产上升速率，将可变发电转化为可预测、可调度的基载电力。

生命周期优化：经济与运营策略

计算储能资产的真实财务回报需要将重点从每千瓦时的初始资本支出转向生命周期运营指标。总生命周期能量通量是决定运营盈利能力的关键指标。保持电池寿命涉及在三个主要维度上建立严格的控制机制：操作温度范围、充电状态操作窗口和连续充放电电流限制。

将深循环放电曲线限制在保守范围内——例如在充电状态介于15%和85%之间操作，而不是0%到100%——显著减缓机械颗粒应变，并减缓内部SEI降解。这种故意的降额方法可以使电池组的总可交付生命周期能量通量相对于标准铭牌预期翻倍，从而大幅抵消初始电池容量超大尺寸的部分前期成本。

生命周期结束的考虑也倾向于标准化的棱柱磷酸盐平台。与含钴化学相比，后者在回收复杂性和生命周期结束处理方面存在重大问题，棱柱LiFePO4电池的机械强度允许其在较低要求的固定角色中进行二次生命周期重新部署——例如固定电信备份——然后进入自动化的水冶金回收管道，以回收电池级碳酸锂、铜和铝。

常见问题

CATL LiFePO4电池在固定储能中的典型循环寿命预期是多少？

在标准操作条件下——具体为25摄氏度的环境温度、连续0.5C的充放电速率和80%的放电深度——这些电池通常在降至其原始额定容量的70%之前可实现8,000到12,000个循环。实际的操作寿命因环境热调节、操作状态充电（SoC）曲线和特定系统工作周期而异。

314Ah电池设计与传统280Ah外形因素相比如何？

314Ah电池采用与普遍使用的280Ah棱柱形电池相同的标准外部尺寸（71mm x 174mm x 204mm），但结合了更高密度的电极涂层、优化的内部绕组配置和增强的电解液配方。该设计提供了大约12%的体积能量密度提升，使集成商能够在不改变现有结构框架的情况下，在标准20英尺集装箱限制内构建5MWh级储能外壳。

为什么锂铁磷酸盐化学的充电状态估计具有挑战性？

LiFePO4在其约65%的操作容量窗口内表现出极为平坦的开路电压曲线。电压变化仅10到20毫伏就可能代表充电状态的30%波动，这使得纯电压测量不准确。电池管理系统必须结合高精度电流测量和递归算法，如扩展卡尔曼滤波器，以准确跟踪容量而不产生操作漂移。

CATL LiFePO4电池单元可以在没有主动冷却的情况下安全运行吗？

虽然内在的橄榄石化学提供了高热稳定性，但在没有主动热管理的情况下，将这些大规格电池部署在高密度的公用事业或工业外壳中会导致快速、不均匀的容量损失。电池串中的非均匀温度区域加速了温度较高电池的退化，导致串不平衡并降低系统的总通量。液冷系统保持电池温度在最佳的20到30摄氏度范围内。

如何在大规格棱柱形电池中减轻内部短路？

通过多层制造保护措施确保电池完整性，包括抗高温收缩的高纯度陶瓷涂层隔离膜、清洁室组装标准以防止微观金属颗粒污染，以及对内部电极对齐的自动光学和X射线检查。机械安全通风口和结构铝外壳进一步保护电池免受意外内部压力增大。

采购和系统工程支持

在商业、工业和公用事业规模的能源项目中实现最佳生命周期性能，需要电化学能力与设备平衡设计之间的精确对齐。寻求将catl lifepo4电池单元纳入高可靠性储能基础设施的系统集成商和项目开发人员，必须在热拓扑、动态BMS接口和高压直流保护系统方面执行严格的工程尽职调查。要讨论技术规格、验证多兆瓦时设备的可用性，或请求针对您即将进行的能源储存采购计划的定制系统配置架构，请将您的技术要求和项目参数直接提交给我们的工业工程和供应团队。
